آلة تشكيل الرفوف المستقيمة: المكونات والملفات الشخصية ودليل الشراء

ما هو آلة تشكيل الرف المستقيم ?

إن آلة تشكيل الرف المستقيم عبارة عن نظام تشكيل بالدلفنة على البارد تم تصميمه خصيصًا لإنتاج مقاطع الأعمدة الرأسية المستخدمة في أرفف البليت وأنظمة الرفوف وهياكل التخزين الصناعية. هذه الأعمدة المستقيمة - عادةً ما تكون مقاطع على شكل حرف C، أو مفتوحة الظهر، أو مقطع صندوقي مع أنماط دمعة مثقوبة أو فتحات دائرية على فترات منتظمة - هي العمود الفقري الهيكلي لكل نظام أرفف في المستودع أو مركز التوزيع. إن إنتاجها بهندسة متسقة، وتباعد دقيق بين الفتحات، وسمك المادة الصحيح هو أمر غير قابل للتفاوض: حيث يؤدي وجود عمود واحد غير متسامح إلى إضعاف سعة التحميل لحجرة الحامل بأكملها.

على عكس خطوط تشكيل اللف للأغراض العامة، فإن آلة الرف المستقيم تتكامل محطات ما قبل التثقيب أو ما بعد التثقيب مباشرة في تسلسل التشكيل ، مما يضمن أن فتحات الدمعة والثقوب الدائرية وفتحات التثبيت التي تقبل موصلات الشعاع ومكونات التدعيم يتم ختمها على فترات زمنية دقيقة على طول الطول الكامل لكل عمود يتم إنتاجه. يؤدي الجمع بين التشكيل والتثقيب في تمريرة واحدة إلى التخلص من العمليات الثانوية، ويقلل من تلف التعامل، ويحقق معدلات إنتاجية لا يمكن للعمليات المنفصلة مضاهاتها.

المكونات الرئيسية لخط تشكيل الرفوف المستقيمة

خط تشكيل لفة الحامل المستقيم الكامل عبارة عن سلسلة من المحطات المتكاملة، كل منها يؤدي وظيفة محددة في تحويل المواد من شريط الملف إلى شكل العمود النهائي. إن فهم دور كل محطة يوضح أين يتم بناء الجودة، وأين يمكن أن تتعرض للخطر بسبب نقص المواصفات.

جهاز فك اللفافة وجهاز فرد الشعر

يتم تركيب ملف الشريط الفولاذي المجلفن أو المطلي مسبقًا (عادة بسمك 1.5-3.0 مم، وعرض 100-200 مم) على جهاز فك اللفافة الهيدروليكي الذي يتحكم في شد الشريط طوال فترة التشغيل. يقوم جهاز فرد الشعر المزود بمحرك ذو لفات متعددة بإزالة مجموعة الملفات - الانحناء الناتج عن اللف - قبل أن يدخل الشريط إلى محطات التشكيل. يؤدي الاستقامة غير الكافية في هذه المرحلة إلى إدخال الانحناء والالتواء في المظهر الجانبي النهائي الذي لا يمكن تصحيحه في اتجاه مجرى النهر دون إلغاء القسم.

الصحافة قبل اللكم

في معظم خطوط الرفوف المستقيمة، يتم ثقب فتحات الدمعة والثقوب المساعدة قبل التشكيل وليس بعده، لأن الشريط المسطح أسهل بكثير في ثقب القسم القيصري المشكل. تستخدم مكبس التثقيب المسبق مجموعة قوالب هيدروليكية أو مدفوعة مؤازرة مع أدوات ثقب فولاذية صلبة موضوعة لإنتاج نمط الثقب الدقيق المحدد بواسطة تصميم الحامل. يتم التحكم في دقة خطوة التثقيب - المطلوبة عادةً في حدود ± 0.5 مم على طول مستقيم يبلغ 2400 مم - بواسطة نظام تغذية مؤازر يقوم بفهرسة الشريط من خلال تباعد الفتحة المبرمج قبل كل ضربة ضغط.

مطحنة تشكيل لفة

إن مطحنة التشكيل هي قلب الآلة، وتتكون من سلسلة من محطات الأدوات العلوية والسفلية المقترنة المثبتة على حامل مطحنة صلب. تقوم كل محطة بثني الشريط تدريجيًا من خلال زيادة زاوية صغيرة - عادةً 10-20 درجة لكل تمريرة - حتى يتم تحقيق الشكل الهندسي النهائي. تتطلب ملفات تعريف الرف المستقيمة 12 إلى 22 محطة تشكيل اعتمادًا على مدى تعقيد المظهر الجانبي وسمك المادة ودرجة تصلب الفولاذ أثناء التشكيل. يتم تصنيع الأدوات الملفوفة من فولاذ الأدوات GCr15 أو D2، ويتم تقويتها إلى HRC 58-62، ويتم طحنها إلى تفاوتات قريبة للحفاظ على اتساق المظهر الجانبي عبر ملايين الأمتار من الإنتاج.

محطة التثقيب أو الإحراز بعد التشكيل

تتطلب بعض التصميمات المستقيمة عمليات تثقيب إضافية بعد التشكيل — إحراز النهاية لمرفق لوحة القاعدة، أو أنماط الفتحات الثانوية في الويب، أو النقش لتحديد العلامة التجارية. يتم تنفيذ هذه العمليات في مكبس تثقيب ثانوي يتم وضعه مباشرة بعد خروج مطحنة التشكيل، بينما يظل الشكل مدعومًا بنظام توجيه الخط، مما يمنع التشوه الذي قد يحدث إذا تمت إزالة القسم المشكل وإعادة تغذيته في مكبس منفصل.

القص الطائر أو قطع المنشار البارد

يتم قطع الشكل النهائي إلى الطول إما بواسطة مقص طائر (الذي يقطع أثناء التحرك بسرعة الخط، مما يتيح إنتاجية عالية دون إيقاف عملية التشكيل) أو منشار بارد (الذي ينتج قطعًا أنظف وخاليًا من النتوءات ولكنه يتطلب تباطؤ الخط لكل دورة قطع). الأطوال المستقيمة التي تتراوح من 2400 إلى 6000 ملم شائعة. إن تكرار الطول الذي يبلغ ± 2 مم هو التوقع القياسي للامتثال لتصنيع الأرفف.

نظام التحكم PLC وHMI

يتم التحكم في خطوط الرفوف العمودية الحديثة بواسطة PLC (عادةً Siemens S7 أو Mitsubishi Q-series) مع واجهة HMI تعمل باللمس والتي تخزن وصفات المنتج - درجة التثقيب، ونمط الثقب، وطول القطع، ومعلمات سرعة الخط - لكل SKU قائم في مجموعة المنتجات. تعمل العملية المستندة إلى الوصفة على تقليل وقت التغيير إلى دقائق لمتغيرات ملف التعريف على نفس مجموعة الأدوات، كما تقوم بتخزين أعداد الإنتاج وسجلات الأخطاء وبيانات الجودة لأغراض التتبع.

أنواع الملفات الشخصية المنتجة ومواصفات المواد

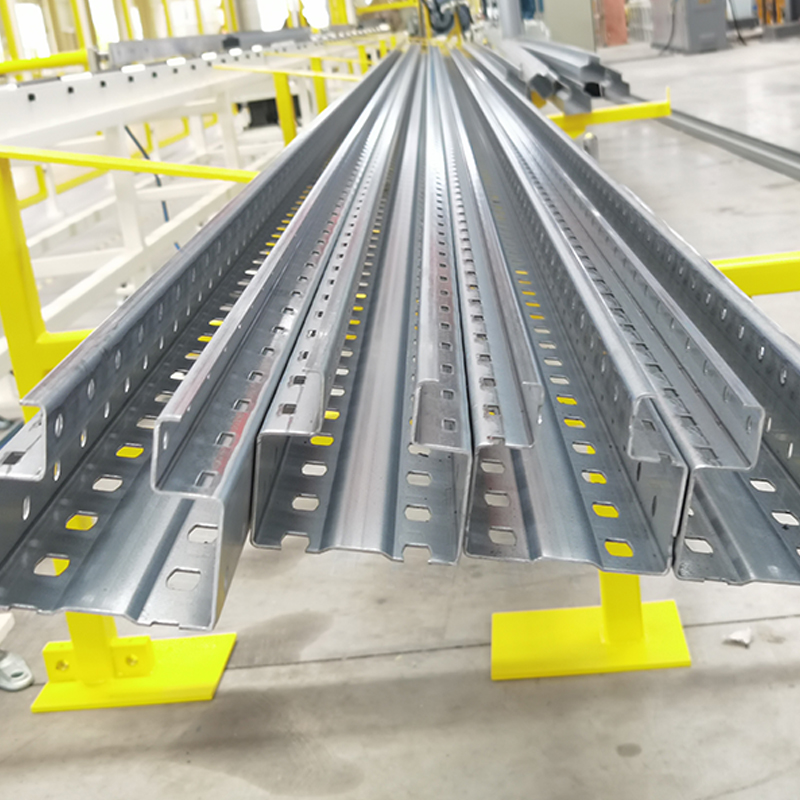

تم تصميم آلات تشكيل الرفوف المستقيمة حول مجموعات أدوات محددة. الملامح المستقيمة الأكثر شيوعًا في إنتاج الأرفف العالمية هي:

مواد الإدخال هي الأكثر شيوعًا S350GD أو S420GD لفائف الصلب المجلفن بالغمس الساخن وفقًا للمعيار EN 10346، مع طبقة طلاء الزنك Z275 (إجمالي 275 جم/م² على كلا الجانبين). تسمح درجات الفولاذ عالية الإنتاجية بمواصفات قياس أرق لتحقيق سعة تحميل مكافئة، مما يقلل من تكلفة المواد لكل متر من المنتجات المستقيمة - وهو عامل مهم في أحجام الإنتاج النموذجية لمصنعي الأرفف.

سرعة الإنتاج والتحول وتخطيط المخرجات

يتم التحكم في سرعة الخط لتشكيل لفة الحامل بشكل أساسي من خلال معدل شوط الضغط المسبق بدلاً من قدرة مطحنة التشكيل. معلمات الإنتاج النموذجية لخط الرف المستقيم المحدد جيدًا هي:

• سرعة خط التشكيل: 15-40 م/دقيقة اعتمادًا على مدى تعقيد الملف الشخصي وكثافة الثقب
• صافي الناتج: 800-2500 متر من العمل العمودي النهائي لكل وردية (8 ساعات)، مع مراعاة تغييرات الملف، وتغييرات الوصفة، والتوقفات المجدولة
• وقت تغيير الملف الشخصي: 2-4 ساعات لتغيير مجموعة الأدوات (عرض أو مقياس مختلف للملف الشخصي)؛ أقل من 10 دقائق لتغيير الوصفة ضمن نفس مجموعة الأدوات (طول أو درجة مختلفة)
• عمر خدمة الأدوات: من 3 إلى 8 مليون متر لكل مجموعة أدوات لفة قبل إعادة الطحن، اعتمادًا على صلابة المادة ودرجة كشط طلاء الزنك

بالنسبة للمصنعين الذين ينتجون وحدات SKU متعددة، يمكن لنظام شريط الأدوات سريع التغيير - حيث يتم تجميع مجموعة كاملة من بكرات التشكيل مسبقًا على شريط قابل للإزالة وتبديلها كوحدة - أن يقلل من تغيير الملف الشخصي إلى أقل من 30 دقيقة، مما يحسن بشكل كبير استخدام المعدات في جداول إنتاج المنتجات المختلطة.

مراقبة الجودة والامتثال لإنتاج الرفوف المستقيمة

إن قوائم أرفف البليت هي مكونات هيكلية تغطيها معايير السلامة الدولية. يجب التحكم في جودة الإنتاج وتوثيقها بشكل واضح لتلبية هذه المتطلبات:

• EN 15512 (أوروبا) وRMI ANSI MH16.1 (أمريكا الشمالية) تحكم التصميم الهيكلي ومتطلبات الاختبار لأرفف البليت القابلة للتعديل. يجب على الشركات المصنعة العمودية أن تثبت من خلال الاختبار أن ملفاتها الشخصية تحقق معامل القسم المقدر، ولحظة القصور الذاتي، وقيم مقاومة الإبزيم المستخدمة في حسابات تصميم الحامل.
• التسامح مع موضع الثقب: يجب الاحتفاظ بموضع فتحة الدمعة ضمن مسافة ± 0.5 مم من المسافة الاسمية لضمان مشاركة موصل الحزمة عبر ارتفاعات الحامل المختلفة ومن دفعات الإنتاج المختلفة. ويتطلب ذلك قياسًا منتظمًا أثناء العملية باستخدام قوالب فحص العرض التقديمي مقابل المعايير المرجعية.
• فحص الأبعاد الشخصية: ينبغي أخذ قياسات العرض والعمق وزاوية الحافة والقوس/الالتواء في بداية كل ملف وعلى الأقل كل 500 متر من الإنتاج، مع تسجيل النتائج مقابل حدود التسامح المحددة في مواصفات تصنيع المنتج.
• إمكانية تتبع المواد: يجب أن تكون كل دفعة إنتاج قابلة للتتبع إلى شهادة لفائف الصلب الواردة، مما يتيح التحقيق في أي إخفاقات ميدانية وإظهار العناية الواجبة للعملاء النهائيين والهيئات التنظيمية.

تحديد آلة تشكيل الرفوف المستقيمة: الأسئلة الأساسية التي يجب طرحها

يعد اختيار آلة تشكيل الرفوف العمودية استثمارًا رأسماليًا يتراوح عادةً بين 150,000 دولار أمريكي - 600,000 دولار أمريكي اعتمادًا على مستوى الأتمتة، وقدرة التثقيب، ومواصفات التحكم. الأسئلة التالية تميز الموردين الجادين عن أولئك الذين يقدمون معدات مشابهة ظاهريًا ولكن دون المستوى الهندسي:

• ما هي حمولة آلة التثقيب، وما هي أقصى مساحة للتثقيب المتزامن؟ تتطلب أنماط الدمعة الكثيفة حمولة أعلى مما قد توحي به القدرة الاسمية للصحافة عندما يتم إطلاق جميع اللكمات في وقت واحد.
• ما هي المواد القياسية للأدوات والصلابة، وما هو عمر الخدمة المضمون؟ سوف تقوم إحدى الشركات المصنعة ذات السمعة الطيبة بتحديد الحد الأدنى لعدد الأمتار لكل طحن ودعمه بفترة ضمان.
• ما هي العلامات التجارية PLC وHMI المستخدمة، وهل تتوفر الخدمة المحلية وقطع الغيار في بلدك؟ قد يكون من الصعب والمكلف الحفاظ على الخط الذي يتم التحكم فيه بواسطة علامة PLC محلية غير مألوفة خارج السوق المحلية للشركة المصنعة.
• هل يمكن توضيح الخط وهو يقوم بتشغيل ملف التعريف الخاص بك بالسرعة المقدرة قبل القبول؟ سيقبل أي صانع آلات حسن السمعة اختبار قبول المصنع (FAT) وفقًا لمعايير الجودة والسرعة المتفق عليها كشرط للدفع.
• ما هو دعم التشغيل وتدريب المشغلين وحزمة قطع الغيار المضمنة؟ إن خط تشكيل اللف الذي يصل دون دعم تشغيل مناسب ومجموعة قطع الغيار للسنة الأولى سيكلف بشكل كبير في الإنتاج المفقود أكثر من الفرق بين الميزانية وشراء الماكينة المدعومة جيدًا.

إن آلة تشكيل الرفوف المستقيمة تكون في النهاية جيدة بقدر اتساق المقاطع التي تنتجها بمعدلات إنتاج مستدامة. إن تحديدها بشكل صارم مقابل تفاوت الأبعاد، وطول عمر الأدوات، ومعايير نظام التحكم - بدلاً من تحديد سعر الشراء وحده - هو القرار الأكثر أهمية الذي تتخذه الشركة المصنعة للأرفف عند إنشاء خط الإنتاج أو ترقيته.
