آلة تشكيل الصفائح المعدنية: كيف تعمل وأنواعها ودليل الشراء

ما هي الصفائح المعدنية آلة تشكيل الرول ?

إن آلة تشكيل الصفائح المعدنية عبارة عن نظام تشكيل مستمر على البارد يقوم تدريجياً بتشكيل ملف معدني مسطح إلى مقطع عرضي محدد عن طريق تمريره عبر سلسلة من محطات الأسطوانة المقترنة. تقوم كل محطة بثني الشريط المعدني تدريجيًا - عادةً ببضع درجات لكل تمريرة - حتى يتم تحقيق الشكل الهندسي المطلوب عند نهاية مخرج الماكينة. لا تتطلب هذه العملية أي تسخين، بل تعتمد كليًا على الخواص الميكانيكية للمعدن ودقة الأدوات لإنتاج مقاطع متسقة ودقيقة الأبعاد وبسرعة عالية.

يعد التشكيل باللف أحد أكثر عمليات تشغيل المعادن كفاءة المتاحة لإنتاج مقاطع طويلة وموحدة بكميات كبيرة. يمكن معالجة خط إنتاج واحد 10 إلى 100 متر من التشكيل الجانبي النهائي في الدقيقة اعتمادًا على سمك المادة وتعقيد المظهر الجانبي وطريقة القطع. نظرًا لأن العملية مستمرة والأدوات ثابتة، يكون اتساق الأبعاد عاليًا للغاية - يتم الحفاظ على المقاطع العرضية للملف الشخصي بتفاوتات صارمة عبر آلاف الأمتار مع الحد الأدنى من تدخل المشغل.

تُستخدم آلات تشكيل الصفائح المعدنية لإنتاج المقاطع الهيكلية، وألواح الأسقف والكسوة، وإطارات الأبواب والنوافذ، ومكونات الأرفف والأرفف، وقطع غيار السيارات، وقضبان تركيب الألواح الشمسية، وصواني الكابلات، ومئات من التشكيلات الجانبية الأخرى عبر صناعات البناء والتصنيع والبنية التحتية في جميع أنحاء العالم.

كيف تعمل آلة تشكيل اللف: العملية خطوة بخطوة

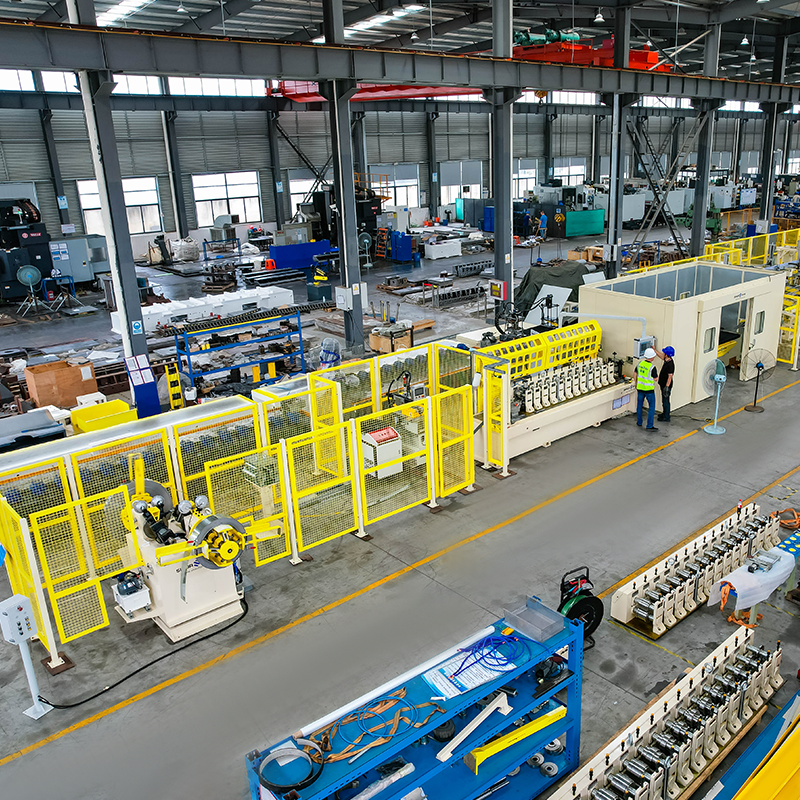

يساعد فهم عملية تشكيل اللف في اختيار التكوين المناسب للآلة والأدوات المناسبة لتطبيق معين. يتكون خط الإنتاج الكامل من عدة محطات متكاملة تنقل المعدن من الملف الخام إلى الشكل النهائي المقطوع حسب الطول.

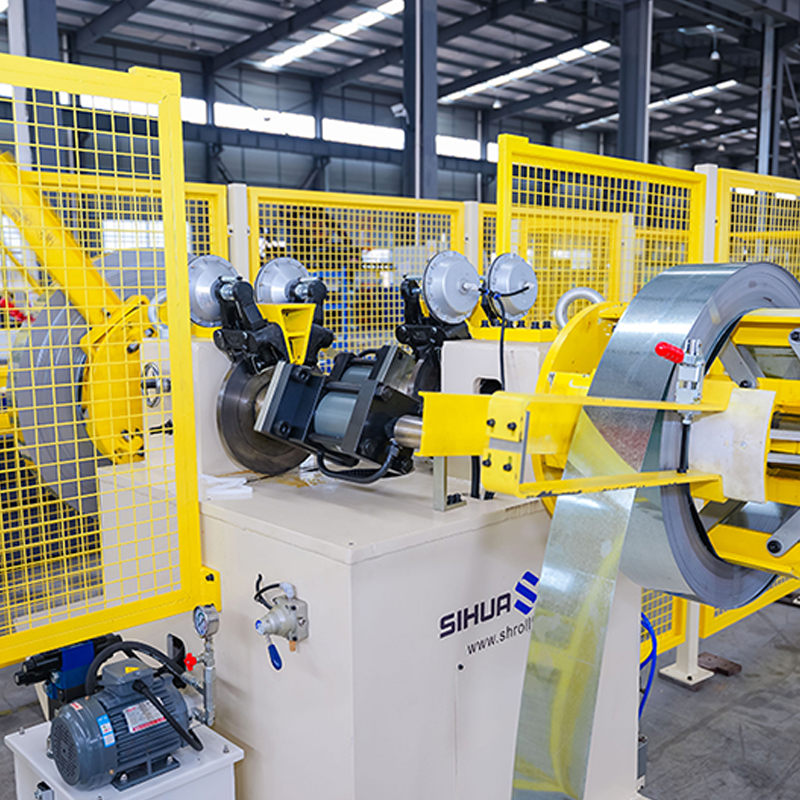

1. آلة التفكيك

تبدأ العملية في جهاز التفكيك، الذي يحمل ويغذي الملف المعدني. يتمدد الشياق داخل قلب الملف ليمسكه بشكل آمن، ويدور جهاز فك اللفافة لدفع الشريط بمعدل متحكم فيه. يتم تصنيف آلات فك اللفائف من خلال سعة وزن الملف - عادةً من 3 إلى 15 طنًا للخطوط الصناعية - ويمكن أن تكون آلية (آلة فك اللفافة تعمل بالطاقة) أو سلبية، حيث يؤدي شد الشريط من خط التشكيل إلى دفع عملية فك اللفائف.

2. مملس / مستوي

يحتوي المعدن الملفوف على انحناء متبقي (مجموعة الملف) وقد يحمل عيوبًا في القوس والنشاب أو موجة الحافة من عملية اللف. تعمل أداة فرد الشعر متعددة اللفات على إزالة عيوب التسطيح هذه قبل بدء التشكيل - وهو أمر بالغ الأهمية لتحقيق هندسة متسقة للملف الجانبي، خاصة في تشكيل صفائح السقف حيث يؤثر تسطيح اللوحة بشكل مباشر على مقاومة الطقس والمظهر البصري.

3. مكبس التثقيب المسبق (اختياري)

تشتمل العديد من خطوط تشكيل اللف على مكبس تثقيب يعمل بمحرك مؤازر قبل محطات التشكيل لإضافة ثقوب أو فتحات أو نقوش إلى الشريط المسطح بينما لا يزال من السهل الوصول إليه. يُفضل التثقيب المسبق على التثقيب اللاحق للميزات التي يجب تحديد موقعها بدقة بالنسبة للهندسة المشكلة.

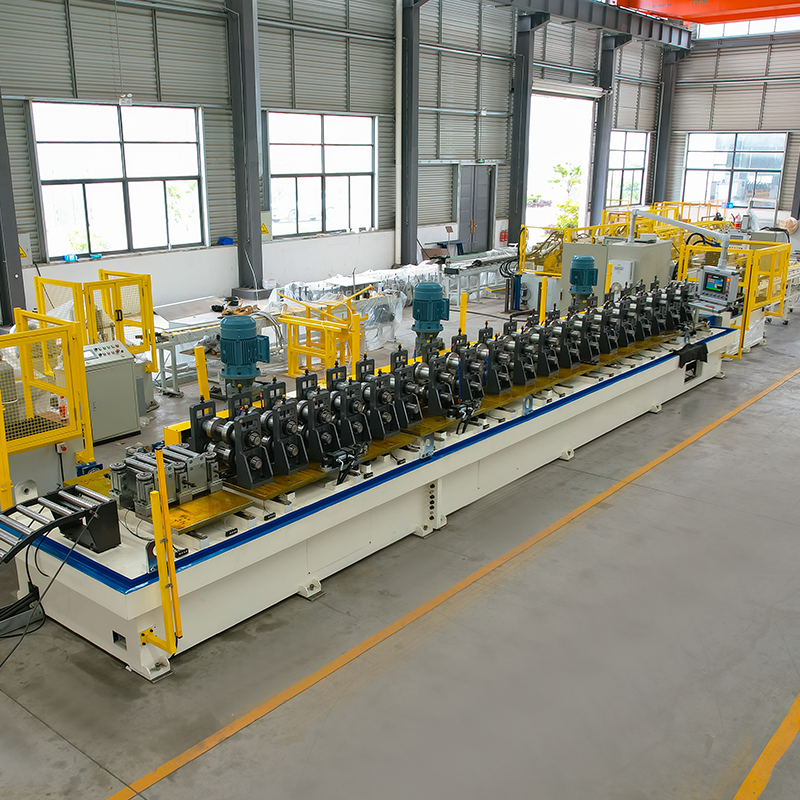

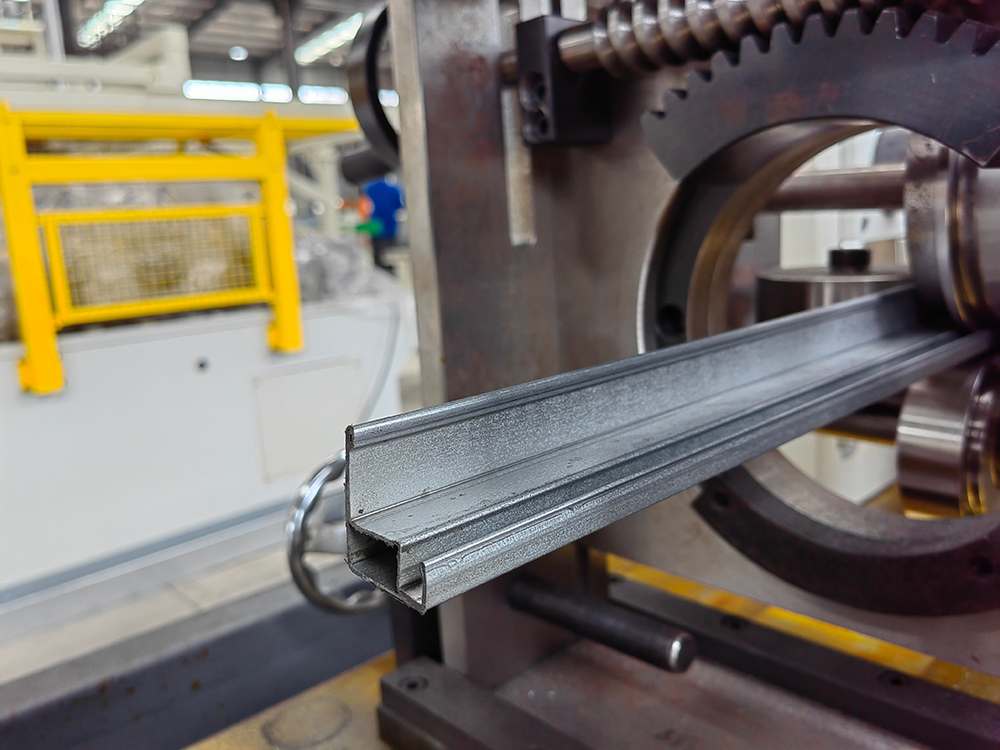

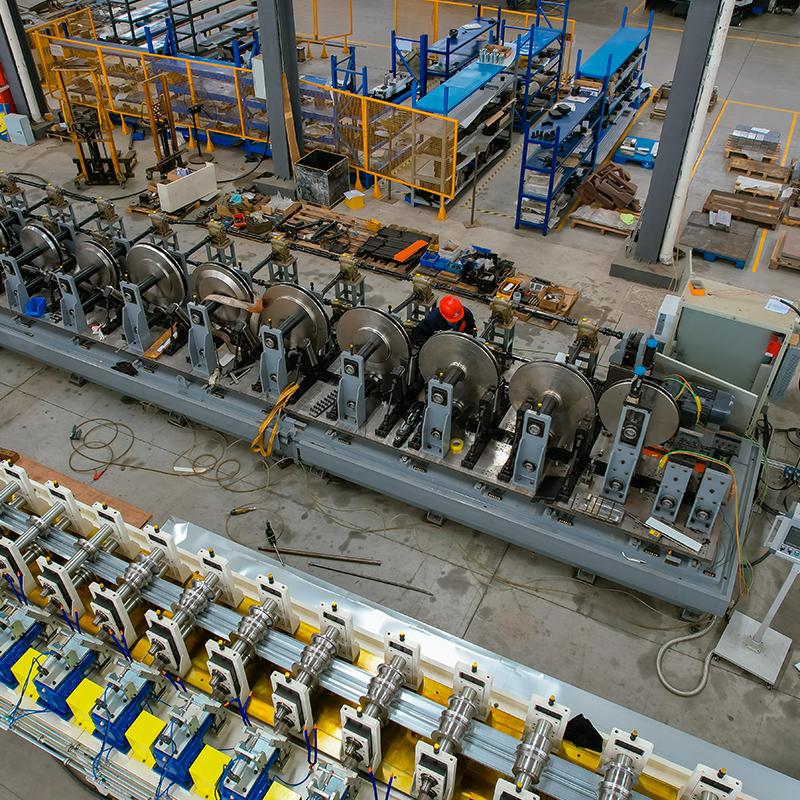

4. محطات تشكيل اللف

جوهر الآلة هو مطحنة تشكيل اللف - مجموعة خطية من حوامل التشكيل، كل منها يحتوي على زوج من البكرات المصنعة بدقة والمثبتة على أعمدة أفقية. تم تصميم الأسطوانات العلوية والسفلية لتتناسب مع هندسة الشريط في تلك المرحلة المحددة من تسلسل التشكيل. ومع مرور الشريط عبر كل محطة متتالية، يتم ثني المقطع العرضي تدريجيًا ليقترب من شكله النهائي. عدد المحطات المطلوبة يعتمد على تعقيد المظهر الجانبي، وسمك المادة، وقوة الخضوع، وزاوية الانحناء الإجمالية - قد تتطلب المقاطع البسيطة ما لا يقل عن 8 محطات، في حين أن الأقسام المعمارية المعقدة يمكن أن تتطلب 24 أو أكثر.

5. التخريم أو الإحراز بعد التشكيل (اختياري)

تتم إضافة الميزات التي يسهل إضافتها بعد التشكيل - مثل الشقوق النهائية، أو مشابك الزوايا، أو الثقوب في مواضع الحافة المحددة - في محطة ما بعد التشكيل المدمجة في الخط، والتي يتم توقيتها بواسطة جهاز تشفير لإطلاق النار في مواضع شريطية دقيقة.

6. نظام القطع

عند نهاية مخرج الخط، يقوم نظام القطع بفصل المظهر الجانبي المستمر إلى أطوال فردية. يتم استخدام نوعين رئيسيين: أ يموت قطع الطيران ، الذي يعمل على تسريع ليتناسب مع سرعة الخط، والقطع، ثم التراجع - مما يسمح بالإنتاج المستمر بالكامل دون إيقاف الشريط - ونظام الإيقاف والقطع (القطع المسبق)، الذي يوقف الشريط لفترة وجيزة للقطع. تعد أنظمة القطع الطائر قياسية في الخطوط عالية السرعة وتلك التي تنتج لوحات طويلة حيث يؤدي التوقف وإعادة التشغيل إلى تقليل الإنتاجية وجودة السطح.

7. جدول التشغيل والتكديس

يتم إخراج الملفات النهائية إلى طاولة التنفيذ ويتم تجميعها يدويًا أو عن طريق أنظمة التراص الآلية. تتطلب ألواح السقف والأقسام الهيكلية الطويلة معالجة دقيقة لتجنب خدوش السطح وتشويه المظهر الجانبي أثناء إعداد التراص والنقل.

آلات تشكيل صفائح السقف: الأنواع والملفات الشخصية

يعد قطاع الأسقف والكسوة أحد أكبر الأسواق النهائية لتكنولوجيا التشكيل بالدلفنة. أ آلة تشكيل صفائح السقف تم تكوينها خصيصًا لإنتاج مقاطع تكسية الأسقف والجدران من الفولاذ المطلي مسبقًا أو المجلفن أو الألومنيوم أو لفائف النحاس. يجب أن تنتج هذه الآلات ألواحًا مسطحة ومتسقة الأبعاد وخالية من عيوب السطح بأطوال يمكن أن تصل إلى 12 مترًا أو أكثر - وهي متطلبات تفرض متطلبات عالية على صلابة الماكينة ومحاذاة الأسطوانة ومعالجة المواد.

ماكينات صفائح السقف المموج

تنتج آلات الألواح المموجة شكل الموجة الجيبية الكلاسيكي المستخدم في الأسقف الزراعية والصناعية والسكنية. يعد النموذج المموج أحد أبسط الأشكال الهندسية لتشكيل اللف، ويتطلب عددًا قليلًا نسبيًا من المحطات، وتعد هذه الآلات من بين الآلات الأكثر إنتاجًا والتي يمكن الوصول إليها من حيث التكلفة في سوق معدات التسقيف. يتم إنتاج المقاطع المموجة القياسية بسماكة فولاذية تتراوح من 0.25 مم إلى 0.8 مم وبسرعات خطية تتراوح من 25 إلى 45 م / دقيقة.

آلات تشكيل شبه منحرف / IBR

تتميز مقاطع الأسقف شبه المنحرفة - بما في ذلك مقاطع IBR (ضلع الصندوق المقلوب) واللوحة R المستخدمة على نطاق واسع - بأحواض مسطحة وأضلاع زاوية توفر قدرة تحمل فائقة وتصريفًا للمياه مقارنة بالألواح المموجة. تعتبر هذه الملامح قياسية في الأسقف التجارية والصناعية في معظم الأسواق. تتطلب الهندسة الأكثر تعقيدًا محطات تشكيل أكثر من الآلات المموجة، وتعد هندسة الأضلاع الدقيقة أمرًا بالغ الأهمية لقفل اللوحة الصحيح عند التثبيت.

آلات لوحة السقف التماس الدائمة

التماس الدائم هو نظام تسقيف معماري متميز تتشابك فيه الألواح عبر طبقات رأسية مرتفعة، مما يؤدي إلى التخلص من أدوات التثبيت المكشوفة تمامًا. تنتج آلات تشكيل التماس الدائمة ألواحًا ذات أرجل مقلوبة يتم ربطها معًا ميكانيكيًا على السطح، مما يؤدي إلى إنشاء وصلة نظيفة ومقاومة للماء. تتطلب هذه الآلات دقة تشكيل عالية جدًا - يجب أن تكون هندسة التماس دقيقة حتى تعمل أدوات الربط الميكانيكية بشكل صحيح - وعادةً ما تعمل بسرعات أقل من الخطوط المموجة أو شبه المنحرفة. غالبًا ما يتم تصميم خطوط التماس الدائمة على أنها الأنظمة المحمولة أو تشكيل الموقع التي يمكن نقلها إلى موقع البناء وإنتاج الألواح بالطول المطلوب بالضبط في الموقع، مما يلغي الحاجة إلى القطع الميداني ويقلل النفايات.

خطوط لوحة ساندويتش

تجمع خطوط الألواح العازلة بين محطتي تشكيل لفة - واحدة لصفيحة الوجه الخارجية وواحدة للبطانة الداخلية - مع مرحلة الحقن أو التصفيح الأساسية بينهما. والنتيجة هي لوحة مركبة ذات رغوة عازلة أو قلب من الصوف المعدني مرتبط بين جلدين معدنيين متشكلين. تُستخدم ألواح الساندوتش على نطاق واسع في التخزين البارد، والإنشاءات التجارية، وأغلفة المباني الصناعية حيث يكون الأداء الحراري وسرعة التركيب من الأولويات.

المواد المعالجة بواسطة آلات تشكيل الصفائح المعدنية

يمكن لآلات تشكيل اللف معالجة مجموعة واسعة من المعادن، بشرط أن تكون المادة لديها ليونة كافية للخضوع للثني البارد دون التشقق وخصائص ميكانيكية متسقة عبر عرض الملف. المواد المعالجة الأكثر شيوعًا هي:

• الصلب المجلفن (الغمس الساخن والمجلفن الكهربائي): المادة السائدة للتسقيف والتشكيلات الهيكلية. يوفر طلاء الزنك الحماية من التآكل؛ تتراوح الطلاءات القياسية من Z100 إلى Z275 جم/م². سمك تطبيقات التسقيف عادة ما يكون 0.25-1.2 ملم؛ تستخدم الملامح الهيكلية 1.0-4.0 ملم.
• الفولاذ المطلي مسبقًا (PPGI/PPGL): الفولاذ المجلفن مع طلاء عضوي مطبق في المصنع (البوليستر، PVDF، أو SMP) على أحد الوجهين أو كليهما. تلغي اللفائف المطلية مسبقًا الحاجة إلى الطلاء بعد التشكيل وهي المادة القياسية للأسقف الملونة والكسوة المعمارية. يجب أن يكون نظام الطلاء مرنًا بدرجة كافية لتحمل تشوه الانحناء دون تشقق أو تقشر.
• الألومنيوم: يتم استخدامه حيث يكون الوزن الخفيف والمقاومة الطبيعية للتآكل من الأولويات. سبائك الألومنيوم 1100، 3003، و 5052 شائعة في تطبيقات التسقيف والكسوة. يتطلب الألومنيوم هندسة أسطوانة معدلة وسرعة خط منخفضة مقارنة بالفولاذ نظرًا لخصائصه المختلفة.
• الفولاذ المقاوم للصدأ: يستخدم في البيئات الصحية أو المقاومة للمواد الكيميائية أو شديدة التآكل. يتصلب العمل المقاوم للصدأ بسرعة أثناء التشكيل، مما يتطلب المزيد من محطات التشكيل وأدوات أكثر قوة من الفولاذ الطري ذي السمك المماثل.
• النحاس والزنك: تستخدم في الأسقف والكسوة المعمارية المتميزة. تعتبر هذه المواد أكثر ليونة وتتطلب معالجة دقيقة لتجنب تشوه السطح من البكرات - يعد تشطيب سطح الأسطوانة وضغط التلامس أمرًا بالغ الأهمية.
• الفولاذ عالي القوة (HSS/AHSS): يُستخدم بشكل متزايد في الأقسام الهيكلية ومقاطع السيارات حيث تكون نسبة القوة إلى الوزن أمرًا بالغ الأهمية. يتطلب الفولاذ عالي القوة قوة تشكيل أكبر بكثير والمزيد من المحطات لإدارة الزنبرك، كما أن معدلات تآكل الأدوات أعلى من الفولاذ الطري.

المواصفات الأساسية التي يجب تقييمها عند اختيار آلة تشكيل اللف

يعد شراء آلة تشكيل الصفائح المعدنية بمثابة استثمار رأسمالي كبير. يضمن تقييم المواصفات التالية مطابقة الماكينة لمتطلبات الإنتاج الحالية والاحتياجات المستقبلية المتوقعة.

1. نطاق سمك المادة: تأكد من أن قدرة تشكيل الماكينة تغطي النطاق الكامل لمقاييس المواد التي تنوي تشغيلها، بما في ذلك أي توسعة مستقبلية. لا يمكن دفع الماكينة التي يتراوح سمكها من 0.3 إلى 1.0 مم إلى 1.5 مم دون إتلاف الأدوات والأعمدة.
2. عرض الملف الشخصي وسعة عرض الشريط: يجب أن يتوافق الحد الأقصى لعرض الملف وعرض التشكيل في الماكينة مع أوسع ملف تعريف في مجموعة منتجاتك، مع السماح بزخرفة الحواف حيثما أمكن ذلك.
3. عدد محطات التشكيل: يجب أن يكون كافيًا لتعقيد الملف الشخصي وقوة إنتاج المواد. تؤدي الأدوات ضعيفة القوة مع عدد قليل جدًا من المحطات إلى ظهور ارتداد وخطأ في الأبعاد ووضع علامات على السطح.
4. سرعة الخط: يتم التعبير عنها بالمتر في الدقيقة. تعمل السرعة الأعلى على زيادة الإنتاجية ولكنها تتطلب أنظمة قطع أكثر قوة، وتحكمًا أفضل في الشريط، وتغذية أكثر دقة للملف. تحقق من أن السرعة المقدرة يمكن تحقيقها عند سمك مادة التصميم، وليس فقط عند الحد الأدنى للقياس.
5. نظام القيادة: تتميز الحوامل ذات السلسلة بأنها فعالة من حيث التكلفة وقوية ولكنها توفر تحكمًا أقل دقة في السرعة مقارنة بالحوامل الفردية التي تعمل بمحرك مؤازر. تستخدم الخطوط الحديثة عالية السرعة ومتعددة الأشكال بشكل متزايد محركات مؤازرة لكل حامل، مما يتيح التحكم الرقمي في معلمات التشكيل.
6. المواد والصلابة: عادةً ما تكون أدوات التشكيل باللف مصنوعة من فولاذ الأداة D2 أو Cr12MoV، والمعالجة بالحرارة إلى 58-62 HRC. تعمل الصلابة العالية على إطالة عمر الأداة ولكنها تزيد من الهشاشة - وتعتمد المواصفات الصحيحة على نوع المادة وحجم الإنتاج.
7. نظام التحكم: تستخدم خطوط تشكيل اللف الحديثة التحكم المعتمد على PLC مع واجهات شاشة اللمس HMI، والتحكم في القطع على أساس الطول عبر جهاز التشفير، وتسجيل بيانات الإنتاج. تحقق من التوافق مع معايير مصدر الطاقة الخاصة بمنشأتك ومستوى مهارة المشغل المتاح.
8. دعم ما بعد البيع وتوافر قطع الغيار: الأدوات والمحامل والأعمدة والشفرات المقطوعة هي عناصر تآكل تتطلب استبدالًا دوريًا. تأكد من أن الشركة المصنعة أو ممثلها المحلي يقوم بتخزين قطع الغيار المهمة ويمكنه تقديم الدعم الفني خلال وقت استجابة مقبول.

مزايا تشكيل اللف عن عمليات تشكيل المعادن البديلة

يتنافس تشكيل اللف مع فرملة الضغط، والبثق، والختم لإنتاج مقاطع معدنية مشكلة. تصبح مزاياها حاسمة في سيناريوهات إنتاج محددة:

• كفاءة الإنتاج عالية الحجم: بمجرد إعداده، يقوم خط تشكيل اللف بإنتاج المقاطع النهائية بشكل مستمر بأقل قدر من العمالة. تنخفض تكاليف الإنتاج لكل وحدة بسرعة مع زيادة الحجم بطريقة لا يمكن أن تتطابق مع ثني الفرامل - الأمر الذي يتطلب التعامل الفردي مع كل قطعة.
• طول الملف الشخصي غير محدود: ينتج التشكيل باللف مقاطع جانبية بأي طول يقتصر فقط على إمداد الملف، في حين أن فرملة الضغط مقيدة بطول طبقة الضغط وقدرة المناولة. يعد هذا أمرًا بالغ الأهمية لتطبيقات الأسقف والتطبيقات الهيكلية التي تتطلب ألواحًا أو أقسامًا أطول من 6-8 أمتار.
• تشطيب سطحي متفوق: تحافظ عملية التشكيل على البارد والتلامس المتحكم فيه للأسطوانة على الأسطح المطلية والمصقولة مسبقًا بشكل أفضل من عمليات الختم أو التشكيل الساخن، مما يجعل تشكيل اللف هو الطريقة المفضلة للمواد الجاهزة.
• التفاوتات المتسقة على نطاق واسع: تنتج هندسة الأدوات الثابتة نفس المقطع العرضي طوال عملية الإنتاج، مما يحقق تناسق الأبعاد الذي لا يمكن لعمليات مكابح الضغط اليدوية تكراره بشكل موثوق على آلاف القطع.
• تكامل العمليات الثانوية: يمكن دمج التثقيب، والنقش، والتقطيع، والقطع في خط تشكيل واحد، مما يؤدي إلى التخلص من المعالجة الثانوية وتقليل إجمالي وقت الإنتاج وتكلفة العمالة.
